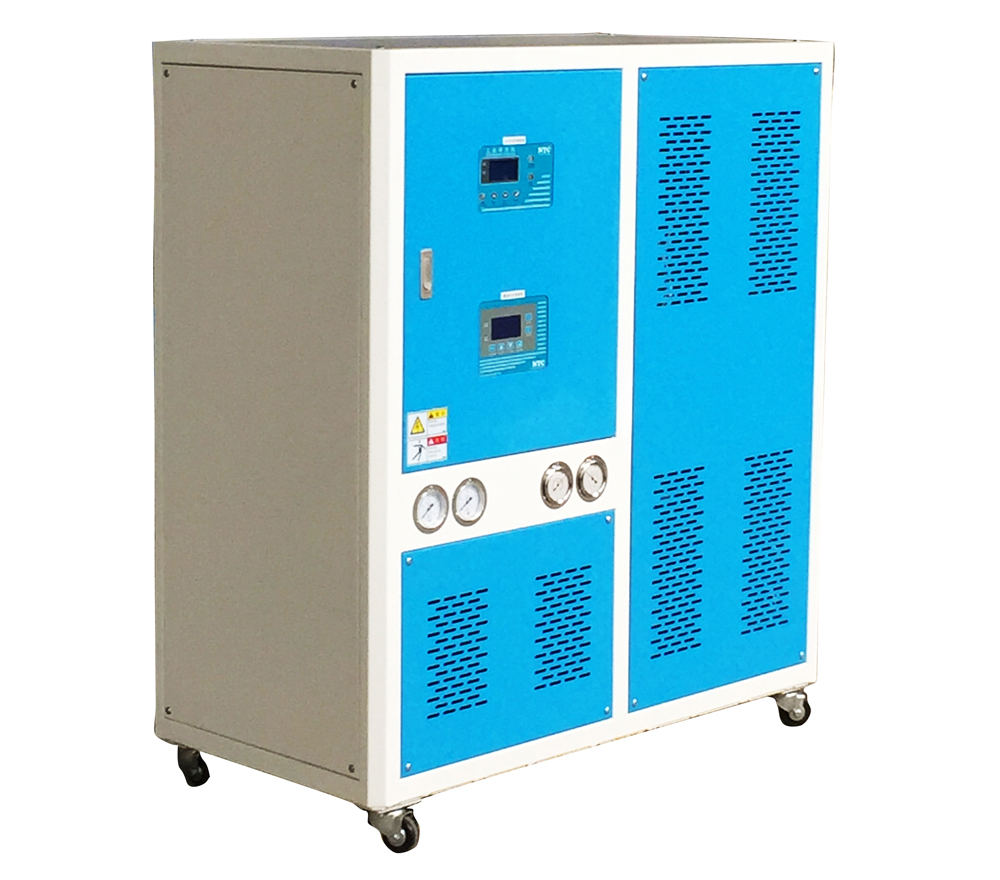

TCHW(A)冷热一体模温机
更新时间：2024-11-19
TCHW(A)冷热一体模温机是针对橡胶生产设备控温特点(初次升温到达制品所需温度后便开始执行冷却功能)设计生产的R系列产品,在汽车轮胎、挤出成型等行业得到广泛使用。
- 上一篇： TCOY压铸专用模温机
- 下一篇： CHA风冷式工业冷水机
TCHW(A)冷热一体模温机是针对橡胶生产设备控温特点(初次升温到达制品所需温度后便开始执行冷却功能)设计生产的R系列产品,在汽车轮胎、挤出成型等行业得到广泛使用。
冷热一体模温机的工作原理:泵浦驱动传热介质(通常为水或油)从装有内置加热器的油箱中到达控温设备，再从控温设备回到油箱。控制器根据温度传感器测量的热流体温度或控温设备内部温度，调节热流体的温度从而调节控温设备的温度。
应用范围：冷热一体模温机主要用于辊筒控温、热压机成型、热压板模具控温、SMC玻璃钢模具控温、汽车内饰件、压铸模具控温、镁、铝、锌合金压铸行业、橡胶密炼、橡胶硫化机控温、化工反应釜加热控温、烘箱加热等行业的温度控制。
TCHW(A)冷热一体模温机特点：
机器不需要冷却水（风冷式）
zui适于电动注塑机
可以同时供给媒体和冷水

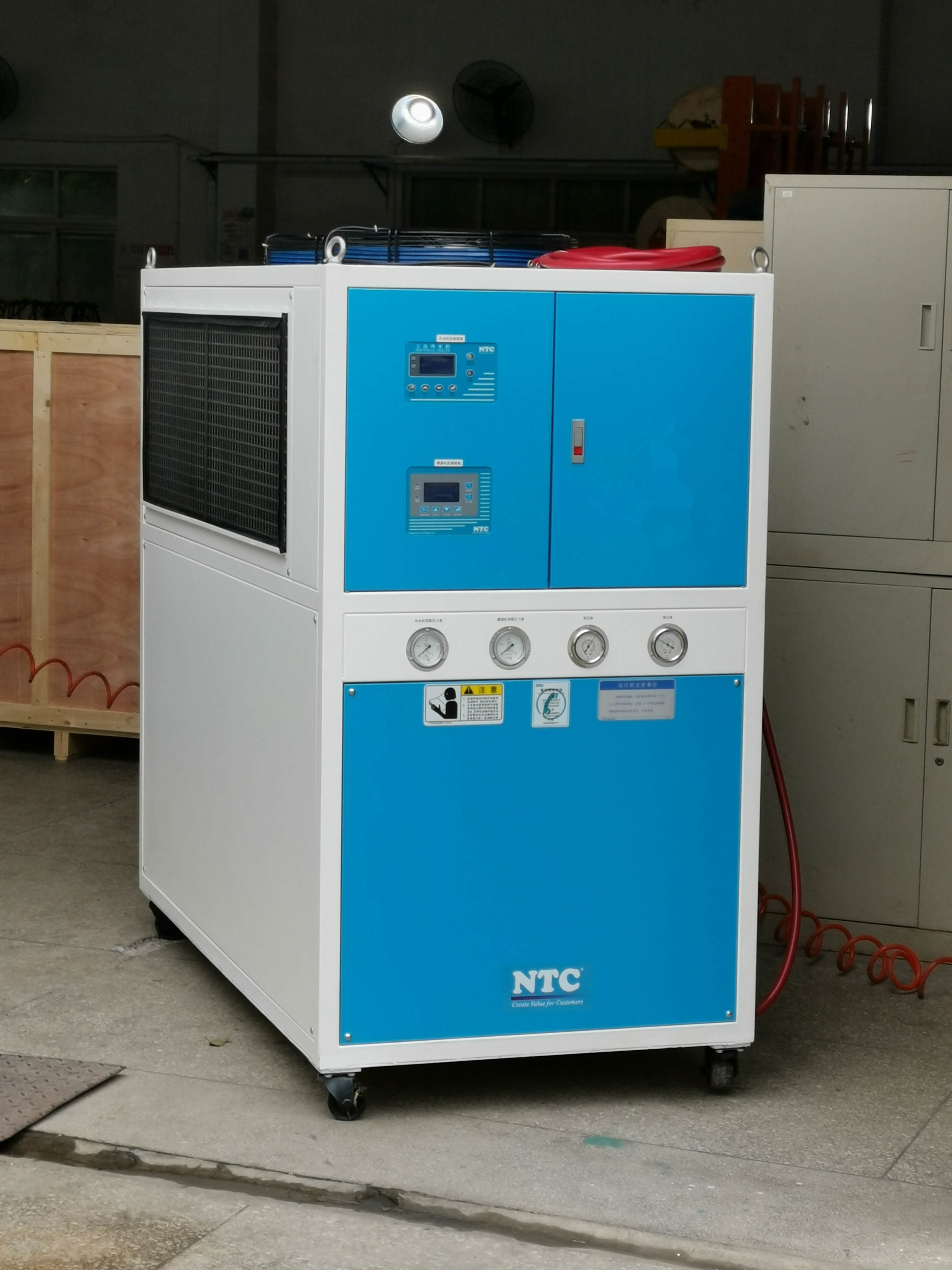

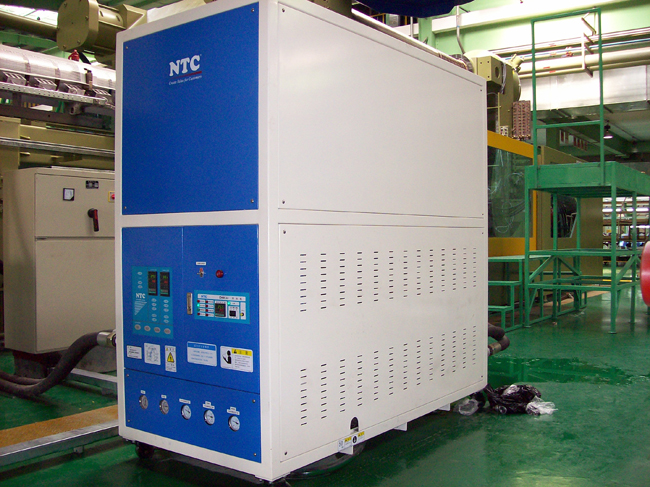

使用现场：
技术规格：
|
型号 Model |
TCHA-2-3L |
TCHA-3-6L |
TCHA-5-9L |
TCHA-8-12L |
TCHW-2-3L |
TCHW-3-6L |
TCHW-5-9L |
TCHW-8-12L |
|
|
使用温度范围 T emp range |
5 ～ 120 ℃ |
||||||||
|
制冷方式 Cooling way |
风冷式 |
水冷式 |
|||||||
|
冷却能力 Chilling capacity |
kW |
7.4 |
10.25 |
16.8 |
26.9 |
7.4 |
10.25 |
16.8 |
26.9 |
|
kcal/h |
6364 |
8815 |
14448 |
23134 |
6364 |
8815 |
14448 |
23134 |
|
|
加热能力 Heating capacity(kW) |
3 |
6 |
9 |
12 |
3 |
6 |
9 |
12 |
|
|
冷水箱容量 Tank （ Lr ） |
29 |
29 |
29 |
85 |
59 |
65 |
65 |
116 |
|
|
压缩机容量 Compressor capacity （ kW ） |
1.73 |
2.25 |
3.75 |
6 |
1.73 |
2.25 |
3.75 |
6 |
|
|
风扇功率 Fan capacity （ kW ） |
0.3 |
0.3 |
0.5 |
0.3 × 2 |
- |
- |
- |
- |
|
|
冷媒 Coolant |
R-22 |
||||||||
|
冷水循环泵 Cooling pump |
电机功率 capacity （ kW ） |
0.75 |
0.75 |
1.1 |
1.5 |
0.75 |
0.75 |
1.1 |
1.5 |
|
Max流量 Max flow(Lr/min) |
117 |
117 |
183 |
183 |
117 |
117 |
183 |
183 |
|
|
Max压力 Max pressure （ MPa ） |
0.36 |
0.36 |
0.29 |
0.39 |
0.36 |
0.36 |
0.29 |
0.39 |
|
|
媒体循环泵 Medium pump |
电机功率 Capacity （ kW ） |
0.55 |
0.75 |
1.1 |
1.5 |
0.55 |
0.75 |
1.1 |
1.5 |
|
Max流量 Max flow(Lr/min) |
117 |
117 |
183 |
183 |
117 |
117 |
183 |
183 |
|
|
Max压力 Max pressure （ MPa ） |
0.4 |
0.38 |
0.38 |
0.6 |
0.4 |
0.38 |
0.38 |
0.6 |
|
|
配管口径 Connection |
媒体进出口 Circ Medium |
3/8 " × 2 |
3/8 " × 2 |
3/8 " × 4 |
3/8 " × 4 |
3/8 " × 2 |
3/8 " × 2 |
3/8 " × 4 |
3/8 " × 4 |
|
冷水进出口 Chilling Medium |
3/ 4 " |
1 " |
1 " |
1-1 / 4 " |
3/ 4 " |
1 " |
1 " |
1-1 / 4 " |
|
|
冷却水进出口 Cooling water |
- |
- |
- |
- |
3/ 4 " |
3/ 4 " |
3/ 4 " |
1-1 / 4 " |
|
|
供水口 Water-up |
1 / 2 " |
1 / 2 " |
1 / 2 " |
1 / 2 " |
1 / 2 " |
1 / 2 " |
1 / 2 " |
1 / 2 " |
|
|
溢水口 Over flow |
1 / 2 " |
1 / 2 " |
3/ 4 " |
3/ 4 " |
1 / 2 " |
1 / 2 " |
3/ 4 " |
3/ 4 " |
|
|
机器重量 Weight （ kg ） |
320 |
320 |
320 |
420 |
280 |
300 |
360 |
420 |
|
|
总电气容量 Consumption Power （ kW ） |
6.28 |
9.8 |
15.1 |
20.1 |
5.98 |
9.5 |
14.6 |
19.5 |
|
|
电源电压 Power source |
380V,50Hz,3P 对应各国电压 Suitable for different countries |
||||||||
|
外形尺寸 Dimension L×W×H |
长（ L ） mm |
1250 |
1250 |
1350 |
1750 |
1000 |
1000 |
1100 |
1300 |
|
宽（ W ） mm |
800 |
800 |
850 |
1000 |
700 |
700 |
700 |
800 |
|
|
高（ H ） mm |
1400 |
1400 |
1530 |
1530 |
1200 |
1200 |
1470 |
1550 |
|
