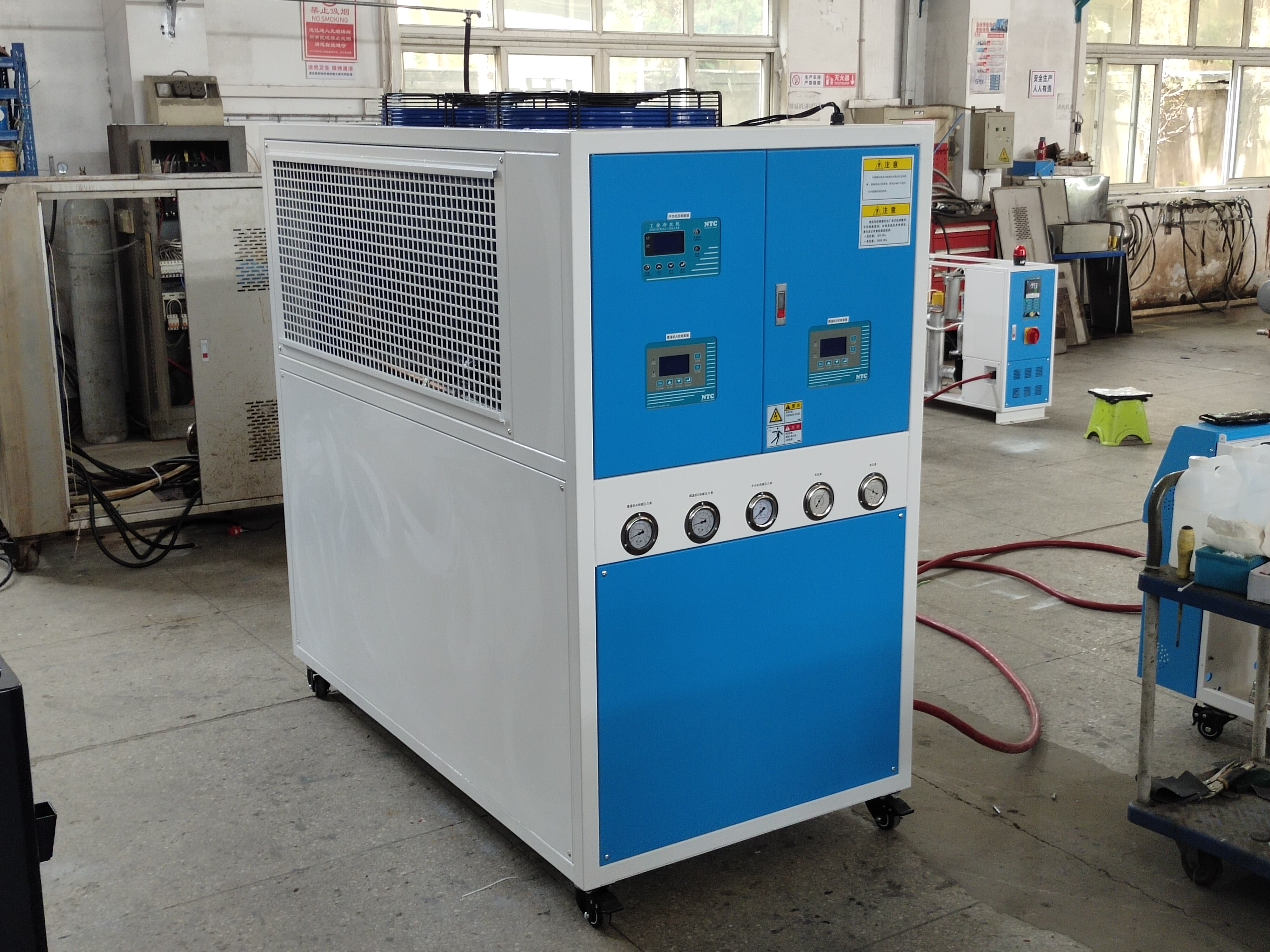

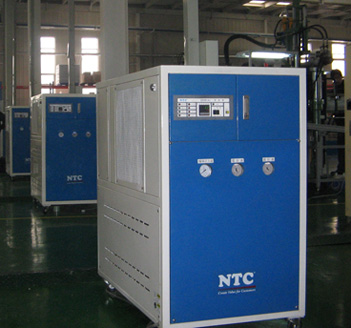

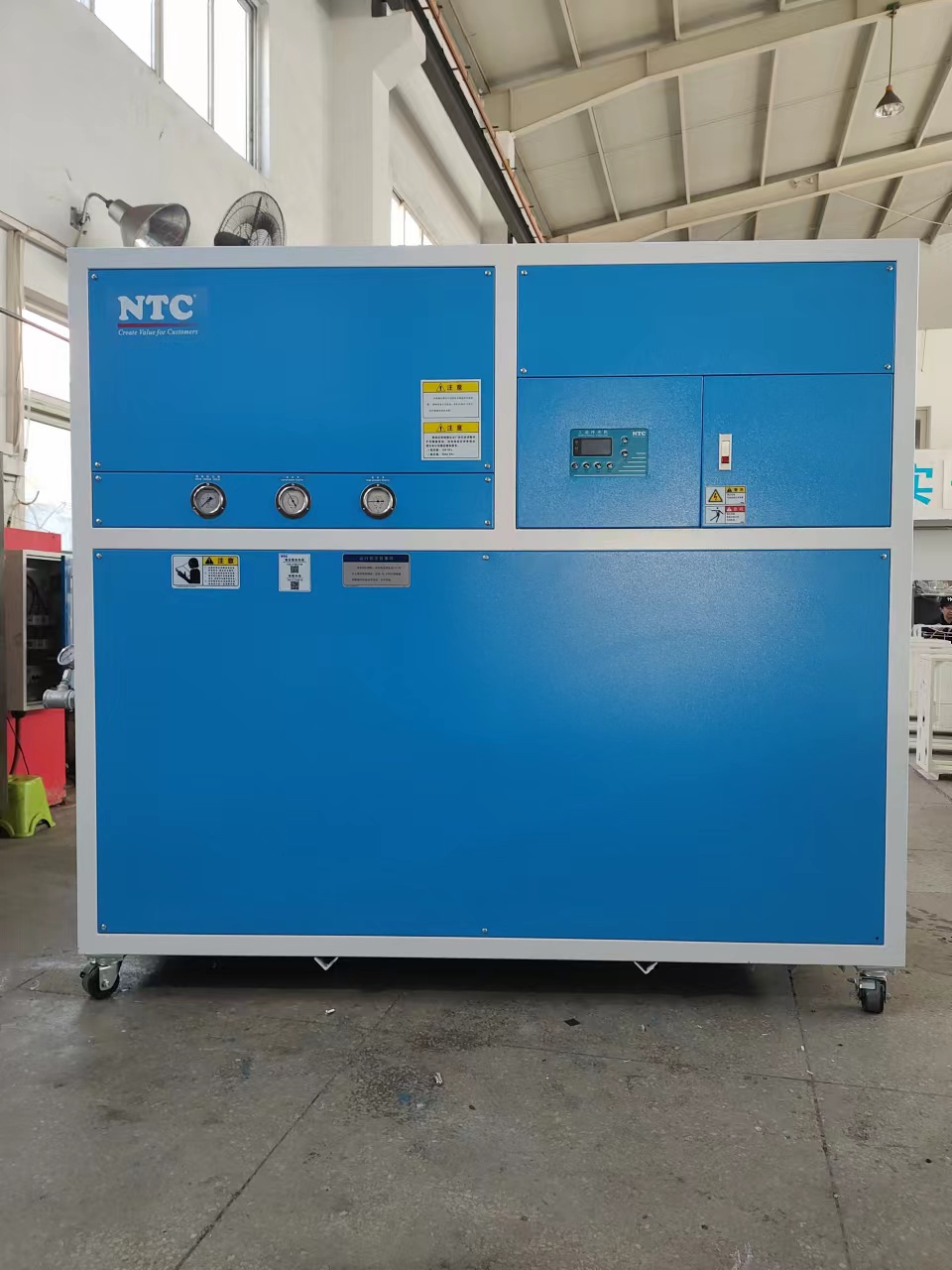

CHA风冷式工业冷水机
更新时间：2024-11-19
CHW(A)工业冷水机采用进口全封闭涡旋式冷媒压缩机，体积小、效率高、维修方便、运行可靠。本机器开机简单，操作智能化，提高了生产率和塑料制品的质量。
- 上一篇： TCHW(A)冷热一体模温机
- 下一篇： NMW模具水路清洗机
CHA风冷式工业冷水机应用于塑料加工机械成型模具冷却，能够大大提高塑料制品表面光洁度，减少塑料制品表面纹痕和内应力，使产品不缩水、不变形，便于塑料制品的脱模，加速产品定型，从而极大地提高塑料成型机的生产效率。
设备冷却运转稳定，高效节能，便于塑料制品的脱模，主要适用于冷却塑料成形模具及成型机油冷却器，通过快速冷却，可以大大缩短作业循环时间，从而提高生产率和塑料制品的质量。
产品特点：
1. 运行更加稳定
高性能精选进口部件配置，电器采用国际品牌原厂产品，配置大流量，高扬程进口水泵，美国原装压缩机，并设有旁路调节阀，工作效率高，噪音少。冷却运转稳定，高效节能。
2. 运行更加安全
机器具备媒体不足保护，水压保护，水泵过电流保护，压缩机延时保护措施，其他多项保护措施均设置了故障自锁装置，一旦出现故障自动停机，深入掌握机器运转状态，确保机器安全和使用寿命。
3. 维护方便
外形美观，设计合理，节省空间，外表板采用快速拆装形式，方便使用和维护。
技术规格：
|
型号 Model |
CHA-03 |
CHA-05 |
CHA-08 |
CHA-10 |
CHA-12 |
CHA-15 |
CHA-20 |
CHA-25 |
CHA-30 |
|||
|
温度控制范围 Max temperature range |
5℃-30℃ |
|||||||||||
|
制冷方式 Chilling way |
风冷式 Air type |
|||||||||||
|
冷却能力 Chilling capacity |
kW |
10.25 |
16.8 |
26.9 |
35.5 |
40.6 |
52.5 |
68 |
85 |
105 |
||
|
kcal/h |
8815 |
14448 |
23134 |
30530 |
34916 |
45150 |
58480 |
73100 |
90300 |
|||
|
水箱容量 Tank |
L |
29 |
29 |
85 |
110 |
177 |
177 |
190 |
190 |
196 |
||
|
压缩机 功率Compressor capacity |
k W |
2.25 |
3.75 |
6 |
7.5 |
9 |
11.25 |
15 |
18.75 |
11.25×2 |
||
|
风扇功率 Fan capacity |
kW |
0.3 |
0.55 |
0.3×2 |
0.45×2 |
0.3×3 |
0.55×3 |
0.75×3 |
0.55×3 |
0.75×4 |
||
|
冷媒 Coolant |
R-22 |
|||||||||||
|
媒体循环泵Medium Pump |
电机功率Output |
kW |
0.75 |
1.1 |
1.5 |
1.8 |
2.4 |
4 |
4 . 4 |
4 . 4 |
7.5 |
|
|
电机流量 Max flow |
m 3 /h |
7 |
11 |
11 |
16 |
22 |
22 |
28 |
28 |
40 |
||
|
电机压力 Max pressure |
kgf/cm² |
3 . 6 |
2 . 9 |
3 . 9 |
3 . 5 |
4 . 7 |
5 . 1 |
5 . 1 |
5 . 1 |
3 . 7 |
||
|
配管口径 Connection |
媒体进出口Circ.medium |
1" |
1 〃 |
1-1/4 〃 |
1-1/4 〃 |
1-1/4 〃 |
1- 1/ 4〃 |
1- 1/2 〃 |
1- 1/2 〃 |
1- 1/2 〃 |
||
|
供水口 Make-up |
1/2" |
1/2 〃 |
1/2 〃 |
1/2 〃 |
1/2 〃 |
1/2 〃 |
1/2 〃 |
1/2 〃 |
1/2 〃 |
|||
|
溢水口 Over flow |
1/2" |
3/4 〃 |
3/4 〃 |
3/4 〃 |
1 〃 |
1 〃 |
1 〃 |
1 〃 |
1 〃 |
|||
|
排水口 Drain |
1/2" |
3/4 〃 |
3/4 〃 |
3/4 〃 |
1 〃 |
1 〃 |
1 〃 |
1 〃 |
1 〃 |
|||
|
总电气容量 Consumption Power （ kW ） |
3.3 |
5.4 |
8.1 |
10.2 |
12.3 |
16.9 |
21.65 |
24.8 |
33 |
|||
|
电源电压 Power source |
380V,50Hz,3P/200V,50Hz,3P 对应各国电压 Suitable for different countries |
|||||||||||
|
外形尺寸 Dimension L×W×H |
长（ L ）mm |
630 |
630 |
850 |
850 |
1960 |
1960 |
2300 |
1050 |
1200 |
||
|
宽（ W ）mm |
900 |
900 |
1600 |
1600 |
900 |
900 |
950 |
2620 |
3240 |
|||
|
高（ H ）mm |
1355 |
1390 |
1343 |
1690 |
1690 |
1780 |
1920 |
2034 |
2286 |
|||
|
机器重量 Weight （ kg ） |
320 |
380 |
458 |
480 |
560 |
620 |
780 |
900 |
1200 |
|||
